Popis:

Systém Spring Manhole je určen pro přístup k podzemní síti, zejména pro optický a elektrický průmysl. Vyrobeno z inovovaného kompozitního materiálu, díky čemuž je tento systém ideálním řešením silného, lehkého, flexibilního, úspory nákladů ve srovnání s betonovými průlezy.

Poklenky jsou tvořeny ze 4 kompozitních panelů a sestaveny do jednoho kusu, což umožňuje snadnější balení a přepravu ve srovnání s tradiční komorou.

Série SPMH -1730 se skládá ze 3 modelů, SPMH -1730 A (BASE), SPMH -1730 B (High-Rise) a SPMH1730C (Ultra High-Rise). Inovativní souprava „Connection Kit“ s rychlým klipem “není nutný žádný nástroj a snadno se stock na základě SPMH -1730 a.

Funkce:

SMC s vysokou pevností
Flexibilní pro vrtání na hledané velikosti pro přístup k potrubí; Poskytnutý záznam potrubí
Trvanlivost a odpor celé konstrukce až do SCTE -77 Tier22
Úspora nákladů v důsledku nízké hmotnosti, modulárního designu
Modulární design s knock-down doručením a nastavením na místě
Silná, ale konstrukce složeného materiálu s lehkým
UV výkon
Dlouhá životnost ve srovnání s HDPE
Svislý a vodorovná struktura paprsku
Nekorozní a nevodivá
Knock-down a snadné manipulaci.
Kovové držáky Snadné montáže a dlouhá délka smyčky kabelu
Knock-out potrubí otvor a těsnicí kryt
Panel připojený k klipům PC

Části boční stěny:

Díly boční stěny	Popis	Velikost (palec)	Hmotnost (LBS)
Spmh -1730 s	Krátká boční stěna pro SPMH -1730 A/B/C	22x24	13.36
SPMH -1730 l	Dlouhá boční stěna pro SPMH -1730 A/B/C	34x24	17.28
SPMH -1730 c	Kryt pro SPMH -1730 A/B/C.	21x32	47.95
Spmh -1730 rs	Vzestupná boční stěna pro SPMH -1730 b	22x12	8.16
SPMH -1730 rl	Rise-Long Side Wall pro SPMH -1730 b	34x12	10.8

Specifikace:

Položka č	Spmh -1730 a	SPMH -1730 b	SPMH -1730 c
Vnitřní velikost wxlxh (palce)	17x30x24	17x30x36	17x30x48
Vnější velikost wxlxh (palce)	21x33x24	21x33x36	21x33x48
Hmotnost (LBS)	109.2	147.2	170.5
Zahrnuty části boční stěny
Spmh -1730 s	2	2	4
SPMH -1730 l	2	2	4
SPMH -1730 c	1	1	1
Spmh -1730 rs	0	2	0
SPMH -1730 rl	0	2	0

Sestavit položky:

Položka č	Specifikace	Montáž	Popis
CLP652	Klip, dimenze 63x50x22 mm	8	Připojte boční stěny
SHSM1270	Šroub hlavy zásuvky, M12x70 mm	4	Připevněte víko na stěny
Nutm12	Matice, M12	4	Pohřben do boční stěny, pracujte se šroubem
SDM12	Šroubovací ovladač pro hlavu zásuvky M12	1	Připevněte a neomezujte šroub

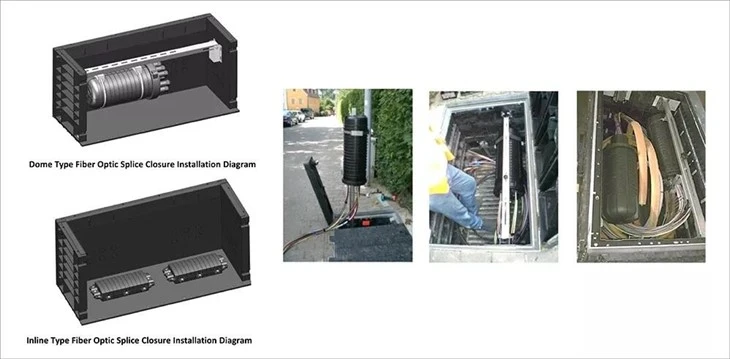

BKT822	J-Bracket, dim 80x25x25 mm	4	Držení kabelu FOSC nebo smyčky
STSM419	SUMPAPPING SCRES, M4X19 mm	8	Připevněte j-držák na stěny
MC75	Pouzdro značky, průměr 75 mm	1	Držení značky, na víku zpět
SHSM1016	Šroub hlavy zásuvky, M10x16	1	Pouzdro na šroubování na víku
WASHERM10	Pračka, 11x20mm (dovnitř a ven dia)	1	Připevněte na pouzdro na značku
HK30	Háček, ss 30mm dlouhý	2	Na 2 Vault Equip 1 Pair of Hook
