1. Rozsah aplikace
Tato instalační příručka je použitelná naUzavření optického sestřihu z optických vláken (FOSC), poskytování pokynů pro správnou instalaci .
Použitelné scénáře:
Letecký
Podzemí
Na zeď
Potrubí namontováno
Namontována na ruce
Provozní teplota: -40 stupeň na +65 stupeň

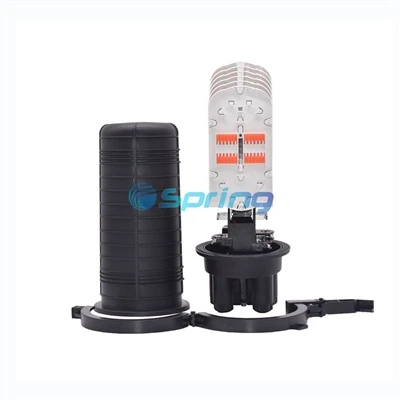

2. Struktura a konfigurace
2.1 Rozměry a kapacita
Vnější velikost: 460 × 182 × 120 mm
Hmotnost: 2300g–2500g
Kabelové porty: 4 (2 palce, 2 out)
Průměr kabelu: Ø5 - Ø20 mm
Kapacita sestřih:
Bunchy Fiber: 12–96 jádra
Ribbon Fiber: Až 288 jader
2.2 Hlavní komponenty
| Ne . | Komponent | Montáž | Funkce | Poznámky |
|---|---|---|---|---|
| 1 | Bydlení | 1 set | Chrání kabel a spoty vlákna | Vnitřní prostor: 460 × 182 × 60 mm |
| 2 | Splice Tray (Fost) | Max . 4 | Drží vlákna a tepelné zmenšení rukávů | Bunchy: 12/24 jádra; Ribbon: 6 |
| 3 | Nadace | 1 set | Opravuje jádro a FOST vyztužené kabelem vlákna | - |
| 4 | Utěsnění | 1 set | Zajišťuje těsnění mezi krytem a základnou | - |
| 5 | Port Port | 2 PCS | Těsnění nepoužité kabelové porty | - |
3. Příslušenství a nástroje
3.1 Zahrnuté příslušenství
| Ne . | Příslušenství | Montáž | Funkce | Poznámky |
|---|---|---|---|---|
| 1 | Ochranný rukáv shrink | Podle potřeby | Chrání sestřižená vlákna | Na základě kapacity |
| 2 | Nylonové vazby | Podle potřeby | Zabezpečuje vlákna a pufrové trubice | - |
| 3 | Izolační páska | 1 Roll | Zvyšuje průměr kabelu pro lepší upevnění | - |
| 4 | Těsnění pásky | 1 Roll | Vyplňuje mezery pro utěsnění montáží těsnění | Na základě specifikace |
| 5 | Zavěšený háček | 1 set | Pro letecké instalace | - |
| 6 | Uzemňovací drát | 1 kus | Elektrické uzemnění mezi kovovými komponenty | Volitelný |
| 7 | Abrazivní hadřík | 1 kus | Před utěsněním drsne kabelovou bundu | - |
| 8 | Označování papíru | 1 kus | Značka vlákna pro identifikaci | - |
| 9 | Speciální klíč | 1 kus | Utahuje šrouby a jádrové ořechy | - |
| 10 | Pufrovací trubice | 1 kus | Spravuje a chrání trubice vlákna | Na základě designu |
3.2 Materiály poskytované operátorem
| Materiál | Funkce |
|---|---|
| Lepicí páska | Dočasné označování a fixování |
| Ethylalkohol | Čištění |
| Gáza | Čištění |
3.3 Požadované nástroje
Speciální nástroje(poskytnuty operátorem):
Řezačka vláken: Pro řezání vláken
Striptérka vláken: Pro odstranění vnějšího pláště
Combo Tools: Pro sestavení FOSC
Obecné nástroje:
Páska pásma: měření kabelu
Řezačka potrubí: řezací kabel vlákna
Elektrická řezačka: Odstranění ochranné bundy
Kombinované kleště: Řezání zesíleného jádra
Šroubováky: křížové a ploché typy
Nůžky
Vodotěsný kryt: Pro ochranu počasí
Kovový klíč: Pro utahování ořechů jádra
3.4 Testování a sestřihování
| Nástroj | Funkce |
|---|---|
| Fusion Splicing Machine | Splikační optická vlákna |
| Otdr | Testování útlumu vlákna |
| Prozatímní sestřihová souprava | Testy dočasného připojení |
Poznámka:
Všechny doplňkové nástroje a testovací zařízení uvedené v oddílech 3 . 2 až 3.4 musí být operátorem připravena před instalací.
