Spring Optical Communication je jedním z největších a nejlepších ftta 5mm jednorežimových dlc až fullaxových optických propojovacích kabelů – venkovní základnová stanice a věž{1}}nejlepších výrobců a dodavatelů nasazení s bohatými zkušenostmi. Vítejte v nákupu našich vysoce kvalitních produktů nebo velkoobchodním prodeji našeho přizpůsobeného ftta 5mm single mode dlc to fullaxs vláknového propojovacího kabelu – venkovní základnová stanice a věž-top nasazení skladem v naší továrně. V případě potřeby je k dispozici také bezplatný vzorek.

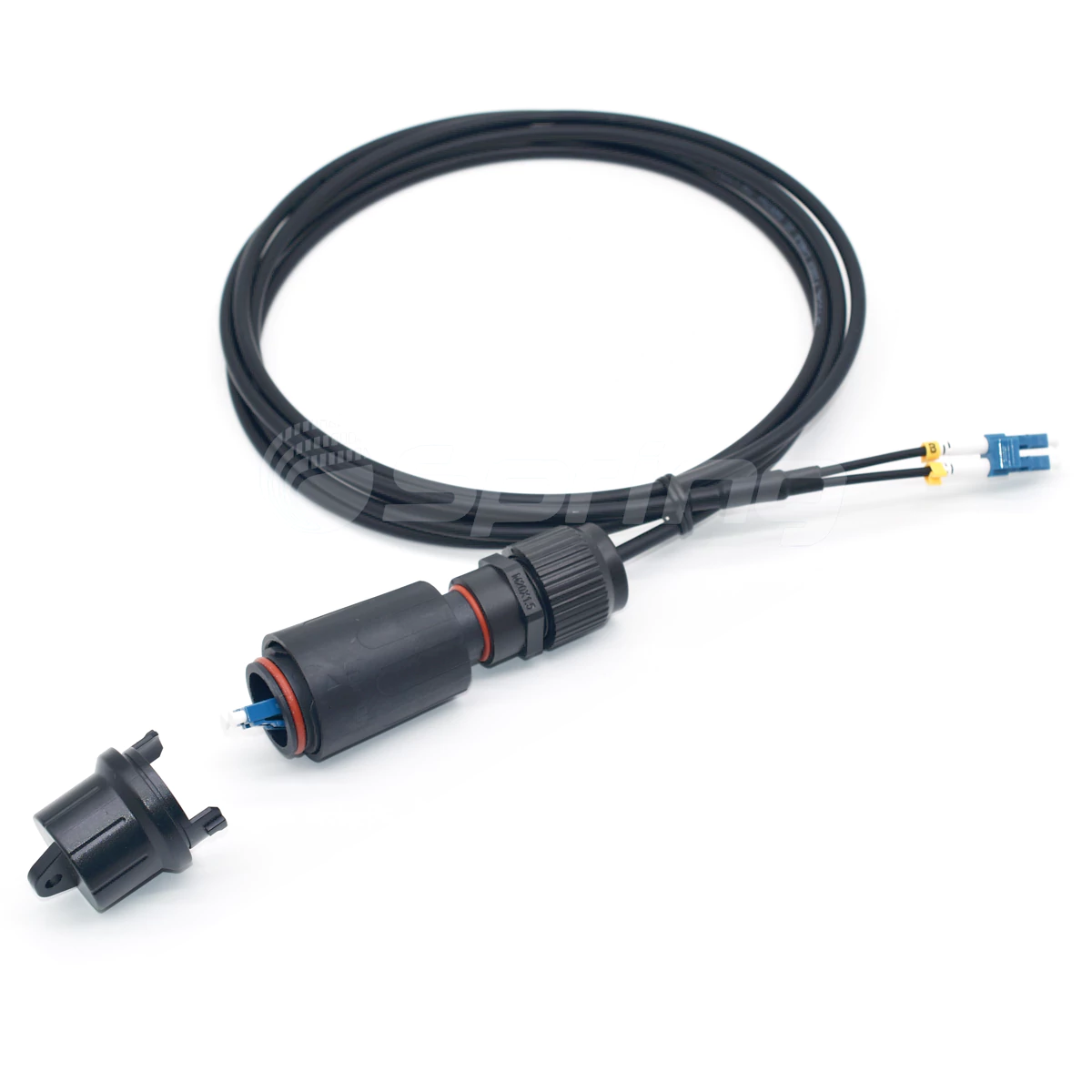

Přehled produktu – FTTA 5mm Single Mode DLC to FullAXS Fiber Patch Cord
ThePružinový FTTA 5mm Single Mode DLC až FullAXS Fiber Patch Cordje robustní, před-ukončené jednorežimové{1}}vláknové řešení navržené proVlákno do antény (FTTA)aplikace, venkovní základnové stanice a{0}}top bezdrátové přístupové sítě.
Tento5mm single{1}}propojovací kabel FTTAfunkceDLC/UPC duplexní LC konektory s odolným rozhraním FullAXS, který poskytuje stabilní optický výkon, bezpečné mechanické spojení a dlouhodobou{0}}spolehlivost v drsných venkovních prostředích, včetně telekomunikačních věží, střešních instalací a venkovních rádiových skříní.
S kompaktemBunda LSZHaG657A2 ohybové-jednorežimové vlákno-necitlivé, kabel podporuje efektivní vedení, snížené zatížení větrem a konzistentní integritu signálu pro moderníNasazení 4G a 5G.
Platné normy a shoda
TheFTTA 5mm Single Mode DLC to FullAXS Fiber Patch Cordje navržen, vyroben a testován v souladu s:
IEC 61754-20– Konektor optických vláken, Část 20: Řada konektorů LC
Shoda zajišťuje interoperabilitu konektorů, optickou stabilitu a mechanickou konzistenci napříč globálními FTTA a venkovními bezdrátovými sítěmi.
Konstrukční návrh

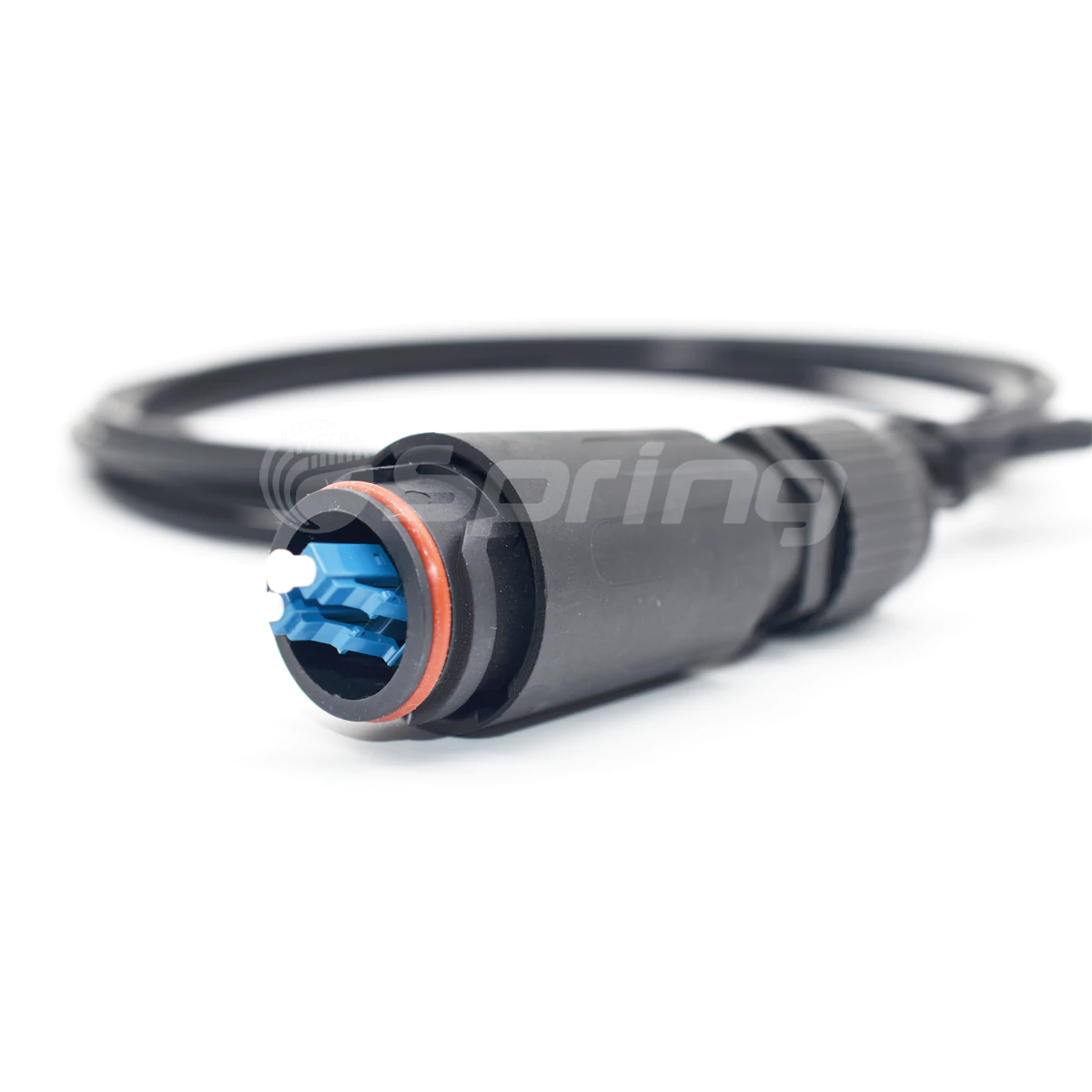

DLC konektor s rozhraním FullAXS– navrženo tak, aby odolalo venkovním vibracím a mechanickému namáhání
Referenční rozměry konektoru:L1=L2=75 ± 10 mm
Optimalizované vnitřní zarovnání zajišťuje opakovatelné umístění vlákna a stabilní optický výkon
Poznámka: Strukturální obrázky jsou pouze orientační; konečný design konektoru se může lišit v závislosti na konfiguraci zákazníka.
Možnosti vodotěsného konektoru FullAXS pro propojovací kabel FTTA
DLC-Fullaxs Waterproof Fiber Connector
Vodotěsný vláknitý konektor SC-Fullaxs
Vodotěsný optický konektor MPO-Fullaxs
| Žádný. | Jméno | Materiál |
|---|---|---|
| 1 | Vodotěsný kryt konektoru proti prachu | PPS |
| 2 | Sestava vodotěsné svorky konektoru | Viz tabulka 2 |
| 3 | Vodotěsný spojovací gumový kroužek | Pryž |
| 4 | Vodotěsná matice konektoru | PA66 |
| Žádný. | Jméno | Materiál |
|---|---|---|
| a | Těsnící kroužek (velký) | Silikon |
| b | Klip | PA66 |
| c | Kulatá podložka | SUS |
| d | Těsnící kroužek (střední) | Silikon |
| e | Dlouhá trubka | PBT |
| f | Pečetní kroužek (malý) | Silikon |
| g | Krátká trubka | PA66 |
Konfigurace konektoru a sestavy
| Položka | Specifikace |
|---|---|
| Typ konektoru | DLC/UPC (Duplex LC) |
| Režim vlákna | Jeden režim (SM) |
| Barva bot | Bílý |
| Barva pouzdra konektoru | Modrý |
| Barva krytky proti prachu | Bílý |
TheDLC konektor s odolným pouzdrem FullAXSzajišťuje bezpečné slepé-párování v kompaktních venkovních skříních, zkracuje dobu instalace a minimalizuje riziko údržby ve věžových{1}}rozmístěních.
Optické a mechanické specifikace
| Vlastnictví | Jednotka | Specifikace |
|---|---|---|
| Délka produktu (L) | m | 50 (přizpůsobitelné) |
| Konfigurace konektoru | / | DLC/UPC (FullAXS) – DLC/UPC |
| Typ optického vlákna | / | SM G657A2 (9/125 μm) |
| Počet vláken | / | 2 |
| Materiál pláště kabelu | / | LSZH |
| Vnější průměr kabelu | mm | 5.0 |
| Barva pláště kabelu | / | Černý |
| Útlum vláken | dB/km | Menší nebo rovno 0,4 @1310 nm, Menší nebo rovno 0,3 @1550 nm |
| Ztráta vložení konektoru | dB | Menší nebo rovno 0,30 |
| Ztráta návratnosti konektoru | dB | Větší nebo rovno 50 (UPC) |
Tolerance délky
L Menší nebo rovno 5 m: +0.1 m / –0 m
L > 5 m: +2% × L / –0 m
Zajišťuje přesnou instalaci a efektivní vedení pro prostředí věžových{0}}horních a venkovních skříní.
Klíčové výhody – Pružinový FTTA Fiber Patch Cord
Odolné rozhraní FullAXS pro bezpečné venkovní připojení FTTA
Nízká vložená ztráta a vysoká návratová ztráta pro stabilní optický přenos
Kompaktní průměr kabelu 5 mm pro snadné vedení a snížené mechanické zatížení
Plášť kabelu LSZH pro zvýšenou bezpečnost a ochranu životního prostředí
Továrně před-ukončený návrh snižuje-pracovitost na místě a dobu instalace
Typické aplikace
Nasazení základnové stanice 4G / 5G FTTA
Propojení vzdálené rádiové hlavice (RRH / RRU).
Venkovní rádiové a anténní napájecí systémy
Telekomunikační věže a střešní bezdrátové instalace
Venkovní bezdrátový přístup a páteřní sítě
Zajištění kvality
Jako výrobce OEM,Jaroimplementuje komplexní zajištění kvality pro každý propojovací kabel FTTA:
100% kontrola čela konektoru-
Testování vložného útlumu a zpětného útlumu
Mechanická integrita a vizuální kontrola
Ověření rozměrové přesnosti a označení
Všechny šňůry se uvolní až po splnění kritérií optické a mechanické přijatelnosti.
Přizpůsobení a možnosti OEM
Spring nabízí služby OEM / ODM, včetně:
Vlastní délky kabelů
Konfigurace konektoru/rozhraní
Soukromé značení a balení
Projektová-podpora produkce a dokumentace
Shrnutí
ThePružinový FTTA 5mm Single Mode DLC až FullAXS Fiber Patch Cordje robustní jednorežimové optické řešení pro operátory-třídy{1}} určené pro moderní FTTA a bezdrátové přístupové sítě.
KombinacíDLC konektory vyhovující IEC-, Odolné rozhraní FullAXSaG657A2 vlákno-necitlivé na ohyb, poskytuje spolehlivé a dlouhodobé-konektivitu v náročných venkovních telekomunikačních prostředích.
FAQ – FTTA 5mm Single Mode DLC to FullAXS Fiber Patch Cord
Q1: Co je to FTTA 5mm Single Mode DLC to FullAXS Fiber Patch Cord?
Optický kabel FTTA je předem -ukončený jednovidový{1}} optický kabel používaný k připojení rádiových zařízení, jako jsou RRH nebo antény, k jednotkám v základním pásmu (BBU) vVlákno do antény (FTTA)sítí navržených pro spolehlivý venkovní a{0}}špičkový výkon.
Q2: Jaké konektory se používají?
Používá seKonektory DLC/UPC (Duplex LC).s aOdolné rozhraní FullAXSna jedné straně a standardní DLC/UPC na straně druhé, což zajišťuje bezpečné slepé{0}}párování a stabilní optický výkon.
Q3: Jaký typ vlákna se používá?
Šňůra používáG657A2 single-vlákno (9/125 μm), který je-necitlivý na ohyb, s nízkým útlumem pro vysoký výkon v úzkých trasách.
Q4: Je vhodný pro venkovní nasazení?
Ano. Propojovací kabel FTTA má a5mm LSZH plášťa odolné rozhraní FullAXS, díky čemuž je ideální pro základnové stanice, střešní rozvaděče a venkovní telekomunikační věže.
Q5: Jaké jsou typické hodnoty vložného útlumu a zpětného útlumu?
-
Ztráta vložení:Menší nebo rovno 0,30 dB
-
Návratová ztráta:Větší nebo rovno 50 dB (UPC)
Splňuje požadavky na optický výkon FTTA-pro operátory.
Q6: Lze kabel přizpůsobit?
Ano. Spring poskytuje možnosti přizpůsobení OEM, včetně délky kabelu, typu konektoru, označení a balení, aby byly splněny-specifické požadavky projektu.
