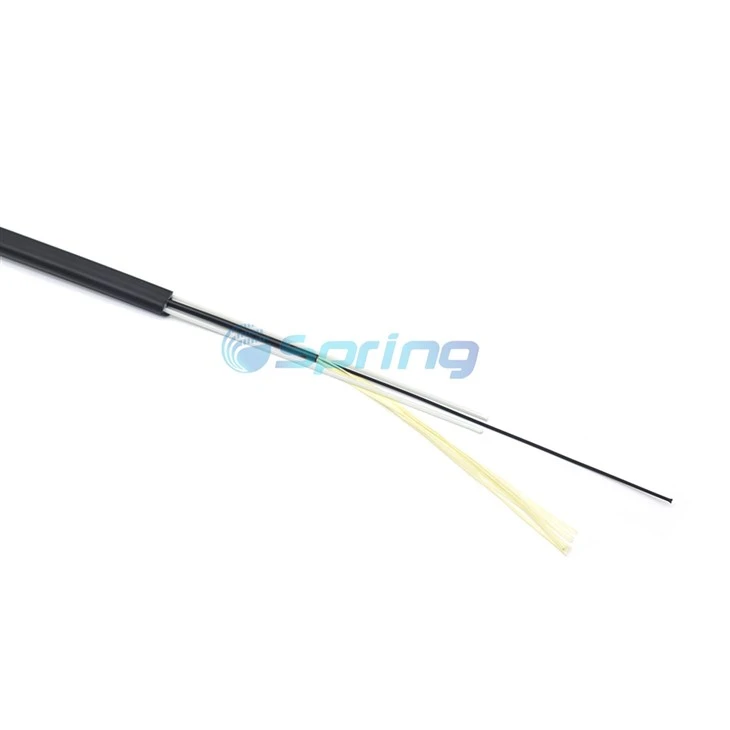

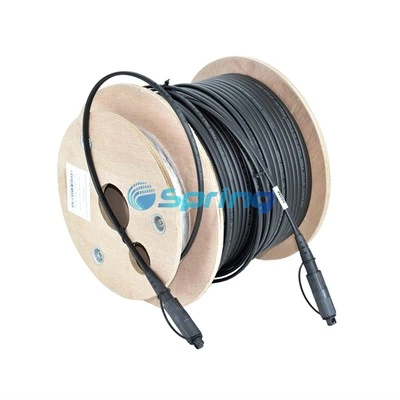

GYFXBY 1-2 Fiber Singlemode SST Drop Cable Dielektrický bez pancéřovaného gelu

POLOŽKY

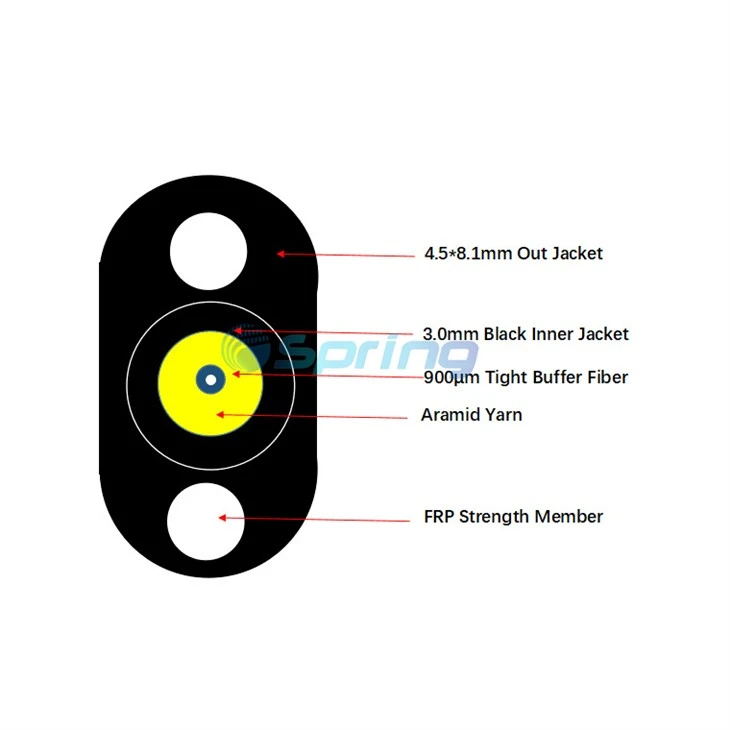

POPIS

Počet vláken

1-2

Těsný nárazník

Vnější průměr (mm):

0.9±0.05

Materiál:

LSZH

V pochvě

Vnější průměr (mm):

3.0

Materiál:

LSZH

Pevný člen

Aramidová příze

Pevný člen

G-FRP-1.6 mm

Pochva

Tloušťka:

Ne. 0.8 mm

Materiál:

HDPE

Vnější průměr kabelu (mm)

4,5*8,1mm±0.3

Čistá hmotnost (kg/km)

40

ITEMS

JEDNOTKY

SPECIFIKACE

Typ vlákna

G652D

G657A

Útlum

dB/km

1310nm Menší nebo rovno 0,36

1550nm Menší nebo rovno 0,22

Chromatická disperze

ps/nm.km

1310nm Menší nebo rovno 3,5

1550nm Menší nebo rovno 18

1625nm Menší nebo rovno 22

Sklon nulového rozptylu

ps/nm².kilometr

Menší nebo rovno 0.092

Vlnová délka s nulovou disperzí

Nm

1300 ~ 1324

Mezní vlnová délka (lcc)

Nm

Menší nebo rovno 1260

Útlum vs. ohýbání

(60 mm x 100 otáček)

dB

(poloměr 30 mm, 100 kroužek

) Menší nebo rovno 0.1 @ 1625nm

(10 mm poloměr, 1 kroužek) Menší nebo rovno 1,5 @ 1625 nm

Režim Průměr pole

mm

9,2 ± 0,4 při 1310 nm

9,2 ± 0,4 při 1310 nm

Soustřednost s jádrem

mm

Menší nebo rovno 0.5

Menší nebo rovno 0.5

Průměr opláštění

mm

125±1

125±1

Opláštění Nekruhovitost

%

Menší nebo rovno 0.8

Menší nebo rovno 0.8

Průměr povlaku

mm

245±5

245±5

Důkazní test

Gpa

Větší nebo rovno 0.69

Větší nebo rovno 0.69

NE.

POLOŽKY

TESTOVACÍ METODA

KRITÉRIA PŘIJATELNOSTI

1

Zatěžovací zkouška tahem

#Testovací metoda:IEC 60794-1-E1

-. Zatížení v dlouhém tahu: 350N

-. Krátkodobé zatížení: 800N

-. Délka kabelu: Větší nebo rovna 50 m

-. Přírůstek útlumu@1550nm: menší nebo rovno 0,1 dB

-. Žádné praskání pláště a lámání vláken

2

Test odolnosti proti rozdrcení

#Testovací metoda:IEC 60794-1-E3

-.Dlouhé zatížení:300 N/100mm

-.Krátké zatížení:1000 N/100mm

Doba načítání: 1 minuta

-. Přírůstek útlumu@1550nm: menší nebo rovno 0,1 dB

-. Žádné praskání pláště a lámání vláken

3

Test odolnosti proti nárazu

#Testovací metoda:IEC 60794-1-E4

-.Výška nárazu:１ｍ

-.Nárazová hmotnost: 450ｇ

-. Bod dopadu: Větší nebo roven 5

-.Frekvence dopadu: Větší nebo rovna 3/bod

-. Přírůstek útlumu@1550nm: menší nebo rovno 0,1 dB

-. Žádné praskání pláště a lámání vláken

4

Opakované ohýbání

#Testovací metoda:IEC 60794-1-E6

-.Průměr trnu:20D (D=průměr kabelu)

- Hmotnost předmětu: 15 kg

-.Frekvence ohýbání:30krát

-.Rychlost ohýbání:2s/čas

-. Přírůstek útlumu@1550nm: menší nebo rovno 0,1 dB

-. Žádné praskání pláště a lámání vláken

5

Torzní zkouška

#Testovací metoda:IEC 60794-1-E7

-.Délka:1m

- Hmotnost předmětu: 25 kg

-.Úhel:±180 stupňů

-.Frekvence: Větší nebo rovna 10/bod

-. Přírůstek útlumu@1550nm: menší nebo rovno 0,1 dB

-. Žádné praskání pláště a lámání vláken

6

Test průniku vody

#Testovací metoda:IEC 60794-1-F5B

-.Výška tlakové hlavy:1m

-.Délka vzorku:3m

-.Zkušební doba: 24 hodin

-. Žádný únik přes otevřený konec kabelu

7

Test cyklování teploty

#Testovací metoda:IEC 60794-1-F1

-.Teplotní kroky:＋20 stupňů,＋40 stupňů,＋70 stupňů,＋20 stupňů

-.Testovací doba:24 hodin/krok

-.Index cyklu:2

-. Přírůstek útlumu@1550nm: menší nebo rovno 0,1 dB

-. Žádné praskání pláště a lámání vláken

8

Snížit výkon

#Testovací metoda:IEC 60794-1-E14

-.Testovací délka: 30cm

-.Teplotní rozsah:70±2 stupně

-.Testovací doba:24 hodin

-. Žádná výplňová směs nevypadává

9

Teplota

Provozní:-40 stupeň ~+60 stupeň

Sklad/Doprava:-50 stupňů ~+70 stupňů

Instalace -20 stupňů ~+60 stupňů
