Pouzdro optického terminálu Mini-OTE 300 – tvrzené řešení FTTH

Spring Optical Communication je jedním z největších a nejlepších optických terminálů mini-ote 300 – výrobci a dodavatelé tvrzených řešení ftth s bohatými zkušenostmi. Vítejte v nákupu našich vysoce kvalitních produktů nebo velkoobchodním prodeji našeho přizpůsobeného krytu optického terminálu mini-ote 300 – tvrzené řešení ftth skladem v naší továrně. V případě potřeby je k dispozici také bezplatný vzorek.

Přehled produktu

Klíčové vlastnosti

·Pouzdro optického terminálu Mini-OTE 300s 2–12 tvrzenými porty adaptéru DLX® pro připojení kabelů plug{2}}and{3}}play

·Gel-utěsněné vstupní porty (4 pro tupo; +1 pro in{3}}linku) umožňují připojení expresních a odbočných kabelů až do průměru ½"

·Znovu{0}}dostupné odklápěcí víko se odklopí pro rychlý přístup během instalace, servisu a údržby

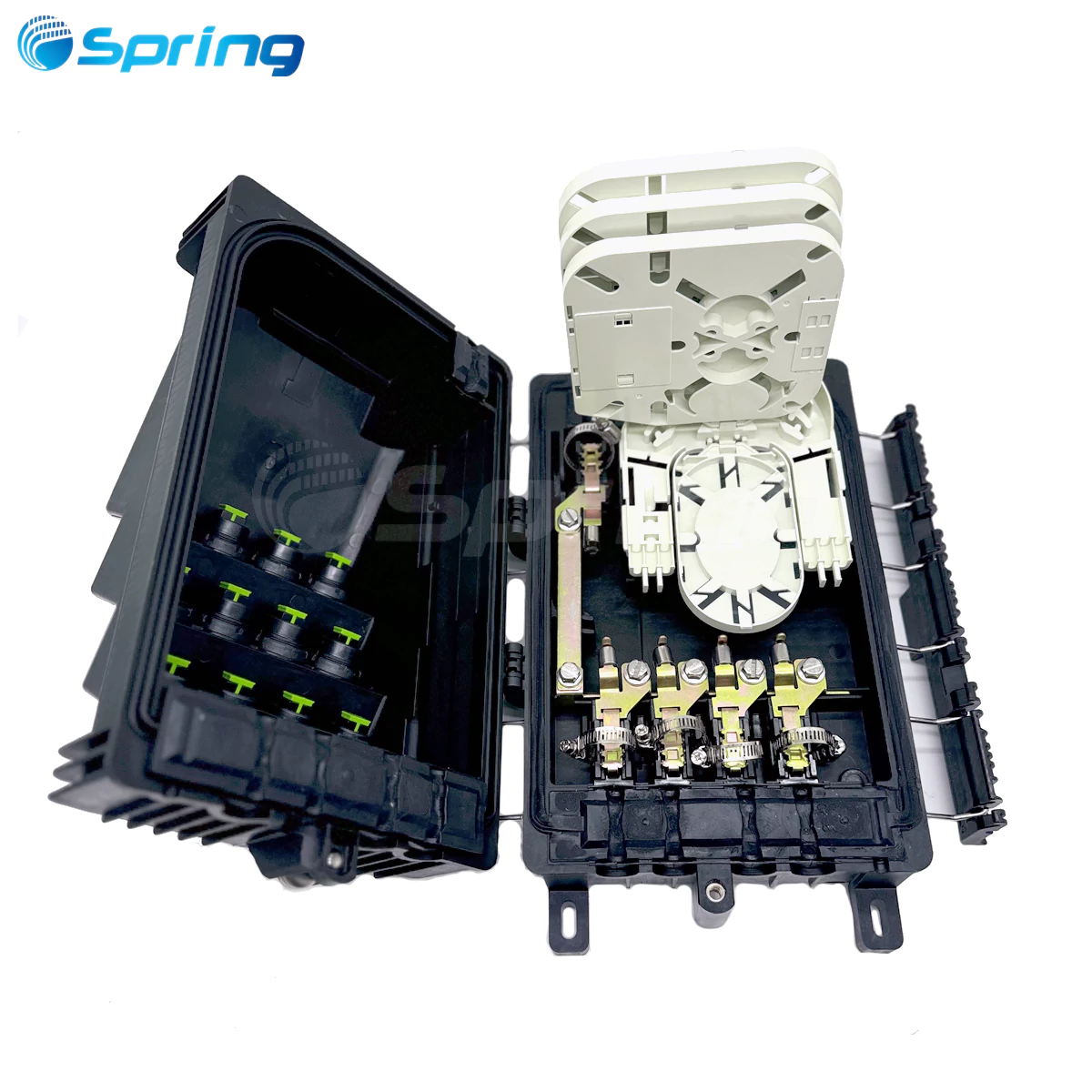

·Vestavěné-na sebe naskládané spojovací přihrádky (dvě{1}}integrované ve výrobě) a přihrádka na ukládání vláken, vyjímatelná pro zjednodušení operací

·Podporuje -instalovatelné rozbočovače (1×2, 1×4, 1×8) a kompaktní moduly CWDM (2, 4, 8 kanálů)

·Uzemnění stíněných kabelů a racionální vedení vláken s minimální ochranou poloměru ohybu

·Vyhovuje standardům Telcordia GR-771-CORE a tvrzeným terminálům pro environmentální a mechanické vlastnosti

Varianty produktu

Varianty sdílejí gelové-utěsněné vstupy, znovu{1}}zavírací design s panty, PP konstrukci, tvrzené porty a kompatibilitu s více-montáží.

Konfigurace portů: 2, 4, 6, 8 nebo 12 tvrzených portů DLX® (plná-velikost nebo mini-velikost)

Možnosti splitteru: Žádný; továrně{0}}instalované odbočky/rozdělovače (např. 1×2 s útlumem 5 dB, 10 dB, 19 dB); pole-instalovatelné 1×2/1×4/1×8

Možnosti CWDM: Kompaktní moduly-instalovatelné v terénu (2/4/8 kanál)

Typ adaptéru: DLX® plné{0}}velikost nebo mini tvrzené (SC/APC); vybrané modely podporují kompatibilitu Prodigy nebo superTap

Konfigurace: Na tupo nebo v řadě-; ustanovení o uzemnění; externí montážní sady

Všechny varianty si zachovávají maximální kapacitu spoje 40 jader (sníženou na 26 pomocí splitteru/CWDM) a gelového těsnění.

Aplikace krytu optického terminálu Mini-OTE 300

TheKryt optického terminálu Mini-OTE 300je nasazen jako uživatelský přístupový bod v sítích FTTH-ODN a slouží jako ukončovací a distribuční uzel pro feeder-k-přerušení připojení v prostředí s odolným kabelem.

Mezi typické aplikace patří:

· Architektury FTTH/FTTx vyžadující odolnější připojení-a{1}}přehrávání

· Instalace venkovních antén, tyčí, podstavců nebo otvorů pro ruce vystavené povětrnostním vlivům

·Konfigurace středního-průchodu{1}}nebo stub v přístupových sítích

·Weby vyžadující znovu{0}}zadání spojování, dělení a údržby

Instalace krytu optického terminálu Mini-OTE 300

Pro montáž na podstavec namontujte montážní držák(y) na zadní stranu krytu. Sestavte na desku nebo tyč.

Pro montáž pramenů namontujte svorky pramenů nebo doplňkové montážní držáky na zadní stranu krytu. Sestavte na linku.

Pro montáž na sloup namontujte přídavné montážní držáky na zadní stranu krytu a namontujte je na sloup.

Typická síťová architektura a směrování vláken

V nasazení FTTH-ODN,Kryt optického terminálu Mini-OTE 300je umístěn podél tras přivaděče nebo za primárními rozdělovači a podporuje konfiguraci se středním -rozpětím, průchodem-, na tupo nebo pahýl.

Textový-popis směrování vláken (konfigurace tupo/v{1}}linky):

Napájecí kabel (až do průměru ½") → Gel-utěsněný vstupní port → Sestava upevňovacího materiálu kabelu (zajištěný západkou a šroubem-) → Odříznutí/uzemnění pevnostního prvku (stíněné kabely)

Otvor pláště (odnímání 55–56"): Odkrytá trubka/páska pufru → Expresní vlákna vedená do úložného zásobníku (uvolněná smyčka pod zásobníky)

Vlákna ke spojení: Označená (např. 5–10" nárazníková trubice, 41–51" páska), oddělená → Vedena přes vodicí přihrádku/průchodku (zajištěná kabelovou sponou) → Odstraněná páska, pokud je páska → Do horní přihrádky na spojení

Spojování: Provádí se podle standardní praxe (návleky SMOUV); vyměněn protiprachový kryt

Drop cables: Připojení přes tvrzené DLX® porty po rozdělení/spojení

Minimum bend radius: >30 mm po celou dobu zachováno. Odlehčení tahu pomocí retenčního materiálu, spirálové omotávky/plstěné pásky na centrální trubce/stužce, kabelových spojek a uzemňovacích opatření.

Výhody produktu

TheKryt optického terminálu Mini-OTE 300poskytuje škálovatelnou kapacitu (až 12 portů, 40 spojů) na kompaktním půdorysu a podporuje budoucí rozšíření prostřednictvím -instalovatelných splitterů a CWDM. Gelové těsnění a tvrzené porty zajišťují-dlouhodobou spolehlivost na exponovaných venkovních místech.

Znovu{0}}dostupné odklápěcí víko a odnímatelné zásobníky urychlují nasazení v terénu a odstraňování problémů. Integrovaná retence, uzemnění a směrování minimalizují další hardware a snižují celkové náklady na vlastnictví napříč instalacemi antén, sloupů, podstavců a ručních otvorů.

FAQ

Otázka: K čemu slouží pouzdro optického terminálu Mini-OTE 300?

A: TheKryt optického terminálu Mini-OTE 300je určen pro spojování, ukončování a distribuci vláken v sítích FTTH a FTTx. Funguje jako distribuční bod předplatitelského přístupu.

Otázka: Jakou ochranu životního prostředí poskytuje gelové těsnění?

Odpověď: Gelové těsnění zabraňuje vnikání vlhkosti a prachu do kabelových vstupů, což umožňuje -znovuvstup bez{1}}nástrojů bez dalších sloučenin.

Otázka: Které možnosti montáže jsou podporovány?

A: Instalace na zeď, sloup, podstavec, anténní kabel a ruční otvory pomocí přiložených nebo volitelných držáků/svorek.

Otázka: Je podporováno přímé pohřbívání?

A: Ne; navrženy pro nadzemní-použití nebo použití v ručních otvorech. Pohřeb vyžaduje vyhrazené podzemní uzávěry.

Otázka: Jaké průměry kabelů jsou přizpůsobeny?

A: Feeder/express do ½" (13 mm); ploché kabely typicky 5 mm.

Otázka: Jak je usnadněno znovu{0}}vstup a údržba?

A: Sklopné víko se otevře; spojky jsou stohované a vyjímatelné bez úplné demontáže.

Otázka: Čím se liší od standardních skříní?

Odpověď: Tvrzené porty DLX® umožňují plug-and{1}}zásuvné funkce; gelové-uzavřené vstupy a polní optika podporují všestranné konfigurace FTTH.

Výrobce krytu optického terminálu Mini-OTE 300

· Vertikálně integrovaná továrna pro plně ovladatelné dodávky a kvalitu
· Rozsáhlé zkušenosti s řešením venkovní konektivity a návrhem konstrukčních součástí
· Rychlé prototypování + flexibilní malá-sériová výroba + škálovatelná hromadná výroba
· Komplexní optické a mechanické testovací systémy v souladu s normami CE, RoHS a IEC
· Prokázané výsledky u mezinárodních telekomunikačních operátorů a systémových integrátorů

· 5-letá záruka na produkt a citlivá technická poprodejní podpora

Nenabízíme pouze standardní produkty -, specializujeme se na zakázkový vývoj, který poskytujeme-na jednom místěOEM/ODM řešení optických vlákenglobálním klientům.

Balení a doprava

Dodává se jako kompletní sada obsahující všechny komponenty uvedené v tabulce technických specifikací výše.

Skladování: V suchu; vyhněte se extrémním teplotám/vlhkosti.

Doprava: Ochranný obal proti nárazu; vhodné pro nákladní, leteckou, námořní logistiku.

Bezpečnostní opatření: Při manipulaci se vyvarujte pádům, nadměrným vibracím a vlhkosti.

Průvodce instalací

Podrobné technické listy, výkresy CAD, protokoly o zkouškách, vzorky nebo{0}}specifické přizpůsobeníKryt optického terminálu Mini-OTE 300, obraťte se na náš technický tým s vašimi požadavky na síť k projednání.

Populární Tagy: kryt optického terminálu mini-note 300

Technické specifikace
